AB88 vystavený kus - Pulzný oxymeter

AB 88 Pulzný oxymeter
• Meranie SpO2, srdcového
rytmu a perfúzneho* indexu
• Grafické zobrazenie
pulzu a saturácie krvi kyslíkom
• Nastaviteľné hodnoty
pre výstrahy

*perfúzia – prietok tekutiny určitým prostredím
(napr. krvi prstom alebo telesným orgánom)

Oxymeter meria množstvo kyslíka, ktorým je krv nasýtená (SpO2). To
umožňuje sledovať stav pacienta s respiračným ochorením (napríklad chronická
obštrukčná choroba pľúc, bronchiálna astma a iné infekcie).

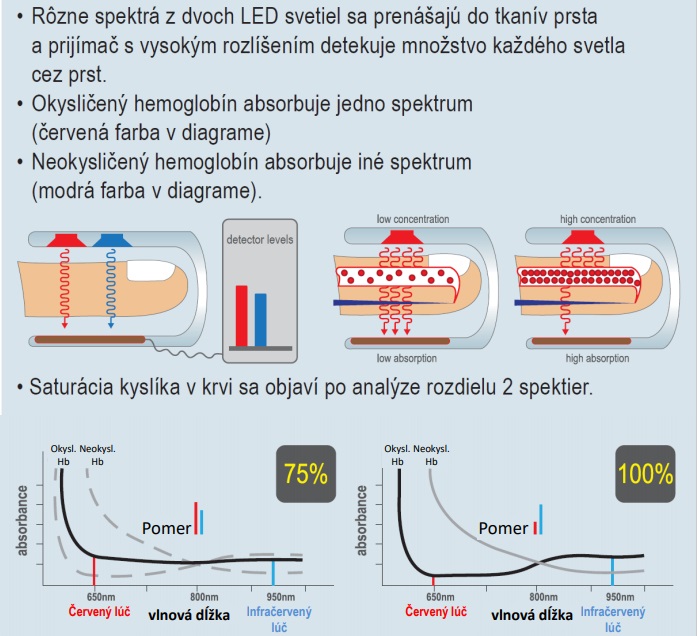

Princíp používaný pri činnosti oxymetra
je založený na rôznej absorpčnej
schopnosti krvi červených
a infračervených lúčov.
Absorpčná schopnosť krviniek
závisí od ich nasýtenia kyslíkom.
Lúče sú vyžarované vysielačom
a prijímané snímačom
umiestnenými na konci prsta.

Hodnota saturácie kyslíkom sa môže považovať za nebezpečnú, ak je pre arteriálnu krv nižšia ako 90%.

Normálna hodnota je 100% za štandardných atmosférických podmienok.


Oxymeter meria srdcovú frekvenciu (pulz) a perfúzny index.
Perfúzny index (PI) ukazuje silu arteriálneho
toku. Môže slúžiť ako diagnostický nástroj
na prevenciu závažného zlyhania.
Perfúzny index má hodnotu 0,3 – 20%.
Kolíše v závislosti od pacienta, bodu
merania a fyzického stavu.

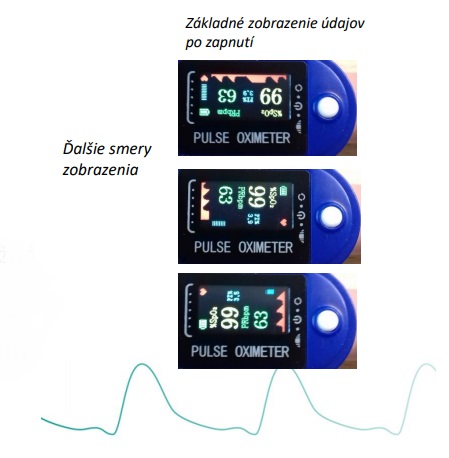

Zobrazenie viacerých parametrov
Okrem zobrazenia saturácie kyslíka v krvi,
srdcového rytmu a perfúzneho indexu je možné
nastaviť aj viacero parametrov: zobrazenie
meraní v štyroch smeroch; grafické zobrazenie
pulzu a saturácie; nastavenie rozsahov výstrahy
pre srdcovú frekvenciu a saturáciu;
nastavenie zvuku výstrahy a jasu displeja.


Technické údaje
Typ: AB88 Pulzný oxymeter s meraním na prste
Displej: LCD displej
SpO2: Rozsah merania: 70–99 %
Presnosť: 80–99 % ±2 %; 70–79 % ±3 %; %; <70 % neudané
Rozlíšenie: 1 %
Frekvencia tepu:
Rozsah merania: 30–250 bpm
Presnosť: ±1 bpm;
Rozlíšenie: 1 bpm (tep za min.)
Skladovacie podmienky: -10–55 °C, r.v. <95%
Prevádzkové podmienky: 5–40 °C, rel.v. <80%
Automatické vypnutie: približne po 5 sekundách, ak nie je signál
Batéria: 2 x 1,5 V alkalické batérie; rozmer AAA
Spotreba: menej ako 30 mA
Približná životnosť batérií: nepretržite asi 20 hodín
Hmotnosť: približne 50 g (vrátane batérii)
Rozmery: 57×31×32 mm
